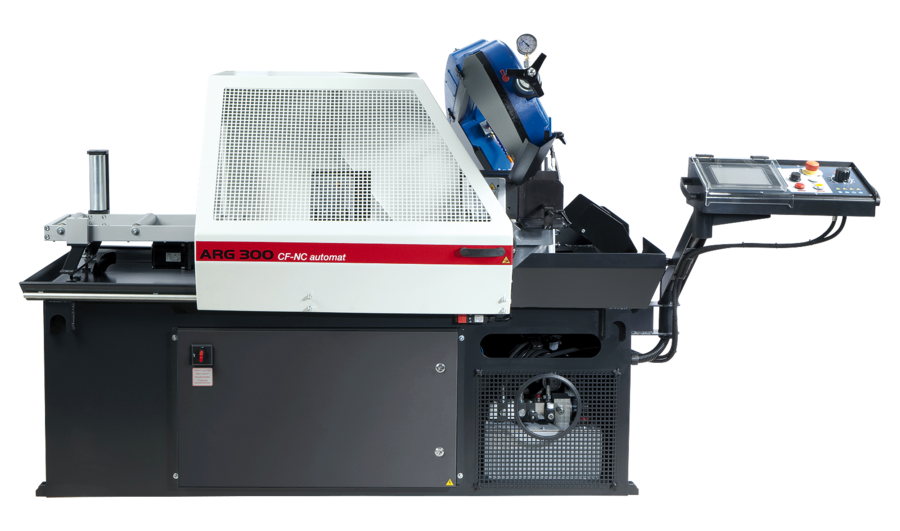

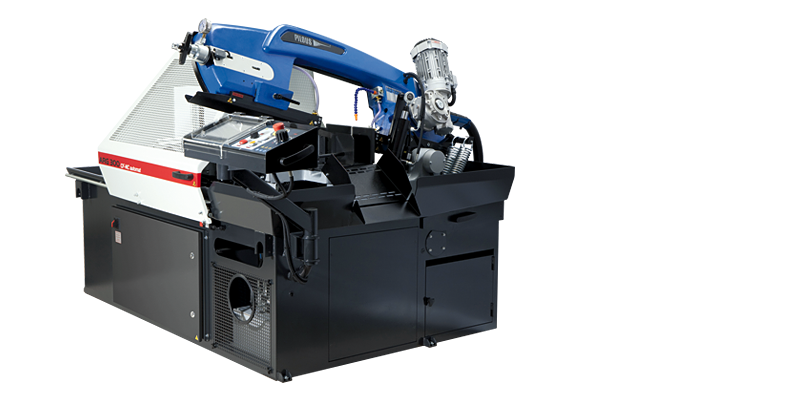

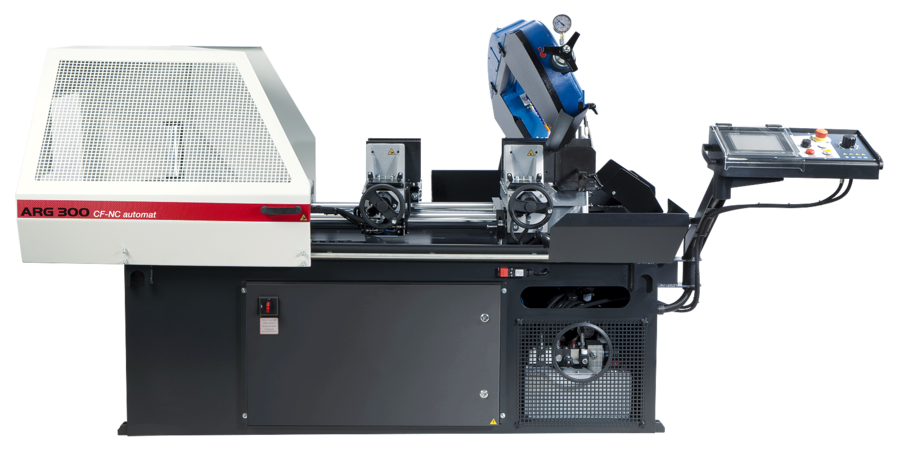

Pilous ARG 300 CF-NC Automaat

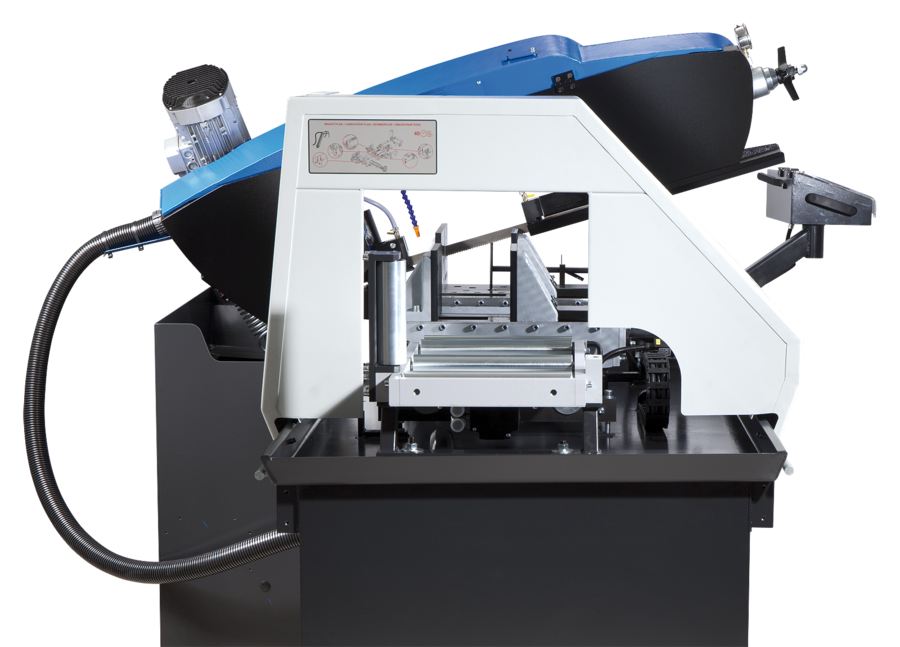

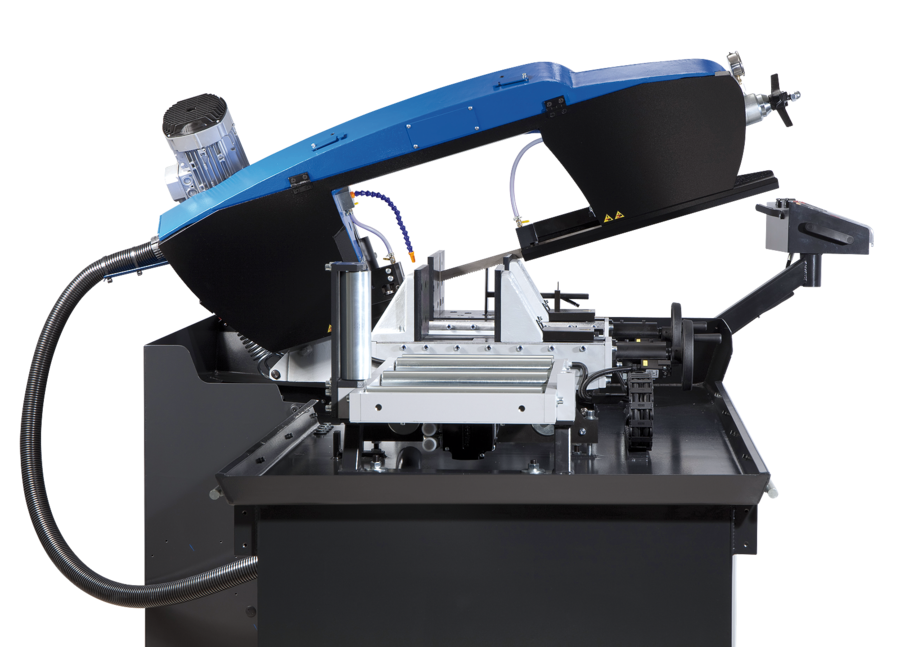

De ARG 300 CF-NC is een volautomatische CNC-lintzaag voor seriewerk en grotere doorsneden. De nieuwste, gesloten
gietijzeren zaagarm (holle sectie) op lineaire geleidingen garandeert hoge stijfheid en nauwkeurigheid, terwijl
de servogestuurde aanvoer met kogelomloopspindel zorgt voor precieze, herhaalbare resultaten. Verstek 90° tot +45°,

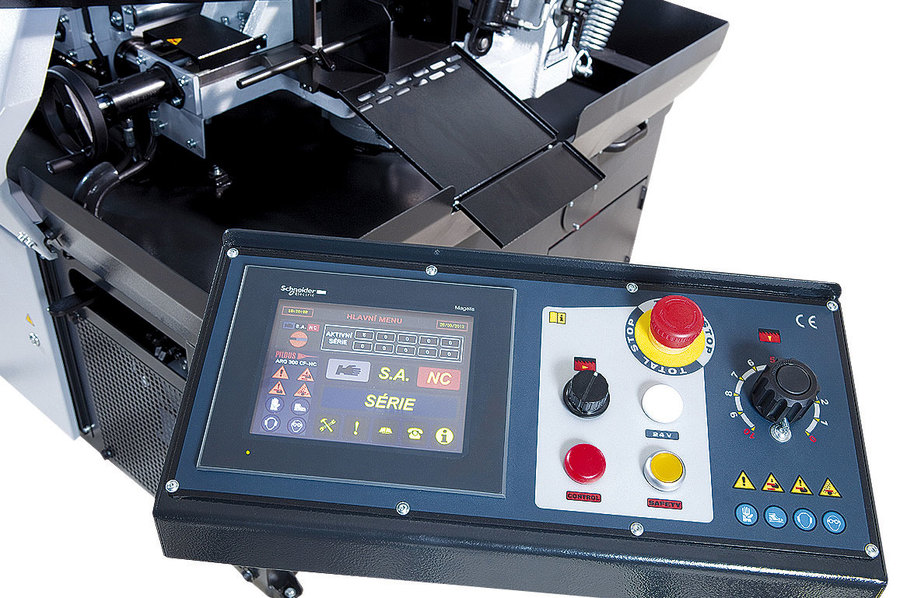

bediening via 7,5″ touchscreen en opslag van tot 60 programma’s.
Belangrijkste voordelen
Precisie & stabiliteit
- Gesloten gietijzeren arm met lineaire geleidingen → stijf, trillingsarm en nauwkeurig.

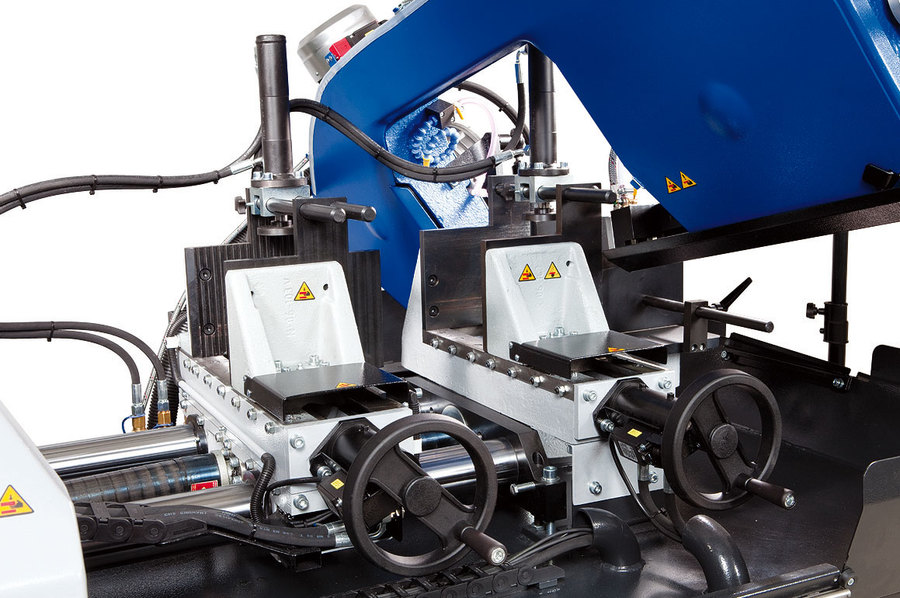

- “Beweegbare” toevoerklem + drukregeling op vaste/toevoerklem voor oneffen/ruwe werkstukken.
- Industriële zaagband 27 × 0,9 mm; grote loopwielen en driezijdige geleiding voor lange standtijd.
Productiviteit & bediening
- Servo-aanvoer 27 / 42 / 50 mm/s, max. enkele slag 500 mm (meervoudige aanvoer voor lange stukken).
- Bandsnelheid 15–90 m/min via frequentieomvormer; snel af te stemmen per materiaal.
- Automatisch, semi-automatisch of handmatig; alle functies ook afzonderlijk te bedienen.
Koeling, spanen & veiligheid
- Compleet koelsysteem met krachtige pomp met separate koelregeling voor beide geleiders plus extra flexibele spuitmond

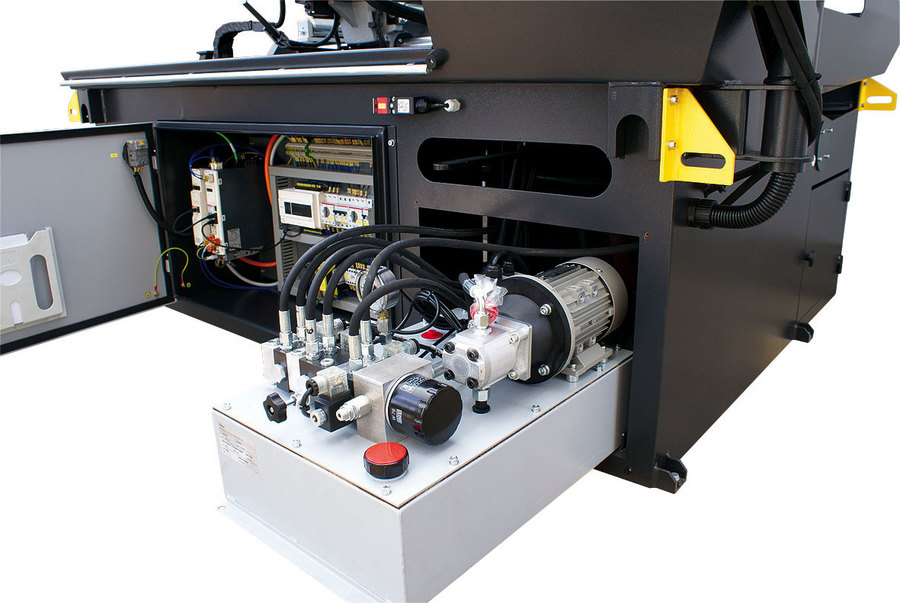

- Pomp/hydrauliektank in de voet.
- Grote uitneembare spanenbak en optie voor worm-/schroeftransporteur voor seriewerk.
- Bandspanning-/breukcontrole met automatische uitschakeling bij bandbreuk.
Zaagcapaciteiten
| Hoek | Rond (Ø) | Vierkant | Rechthoek |
|---|---|---|---|
| 90° | 300 mm | 285 mm | 305 × 290 mm |
| +45° | 240 mm | 220 mm | 235 × 130 mm |
Technische specificaties
| Kenmerk | Specificatie |
|---|---|
| Materiaaltoevoer | Servo 27 / 42 / 50 mm/s; max. slag 500 mm |
| Materiaalvoeding (snelheden) | 1,6 / 2,5 / 3 m/min |
| Zaagbandsnelheid | 15–90 m/min (frequentiegestuurd) |
| Zaagband | 27 × 0,9 mm |
| Werkhoogte zaagvlak (hoogte rollenbaan) | 850 mm |
| Motoren | Hoofdmotor 2,2 kW • pomp 0,05 kW • hydrauliek 0,55 kW • servo feed 1,3 / 2 kW (400 V / 50 Hz) |
| Vloeistoffen | Hydrauliek ca. 26 l (ISO 6743/4-HM; DIN 51 524-2 HLP) • koelvloeistof ca. 35 l |
| Machinegewicht | ca. 1020 kg |
| Verstekbereik | 90° tot +45° (handmatig, traploos) |
Specificaties/leveromvang kunnen per uitvoering wijzigen. Afbeeldingen ter illustratie.
Standaarduitrusting & opties
- Standaard: frequentieomvormer (15–90 m/min), grote spanenbak, koelsysteem, ergonomisch draaibaar bedieningspaneel.
- Opties: HVP bundelklem, KL materiaalgoot, olienevelsmering (MM), laseruitlijning (LS), reinigingsborstel, schroeftransporteur (SD), chipcontainer (SDB), magnetische/scherm-chipscheider, bandspanningsindicator (CD), werkverlichting.
Conclusie
De ARG 300 CF-NC combineert een extreem stijve armconstructie met servogestuurde aanvoer en slimme hydrauliek.
Resultaat: korte cycli, consistente nauwkeurigheid en een lange bandstandtijd—perfect voor seriewerk.
| 90° | +45° | |
 | 300 | 240 |
 | 285 | 220 |
 | 305 x 290 | 235 x 130 |
| Hoofdmotor | 400 V, 50 Hz, 2,2 kW |
| Pompmotor | 400 V, 50 Hz, 0,05 kW |
| Hydraulische motoreenheid | 400 V, 50 Hz, 0,55 kW |
| Servomotor van de feed | 1,3 / 2 kW |
| Voedingssnelheid van het materiaal | 1,6 / 2,5 / 3 m/min. |
| Zaagbladsnelheid | 15-90 m/min. |
| Werkhoogte van de bankschroef | 850 mm |
| Hydraulisch systeemolie | ca. 26 l (ISO 6743/4-HM, DIN 51 524 deel 2-HLP) |
| Koelvloeistoftank | ca. 35 l |
| Machineafmetingen | Maattekening |
| Machinegewicht | 1020 kg |
Frequentieomvormer – Standaarduitrusting
Maakt het mogelijk om de snijsnelheid traploos te regelen tussen 15 en 90 m/min. en zo de optimale snijcondities voor het betreffende materiaal in te stellen.
Spoelspuitpistool – Standaarduitrusting
Voor het reinigen van de werkruimte van de machine.
Hydraulisch drukapparaat NC
Wordt gebruikt om bundels te snijden materiaal vast te klemmen. De klem zorgt voor een betrouwbare klemming met hydraulisch bediende verticale druk, die binnen de cyclus van de machine werkt. Hij wordt op de vaste bankschroef en de invoerbankschroef gemonteerd.
Materiaalgoot KL
Sluit de bankschroef achter de snede aan en zorgt ervoor dat gesneden stukken gemakkelijk in een bak kunnen worden geschoven bij het snijden van grotere series. De gootconstructie, bestaande uit twee delen, voorkomt lekkage van koelmiddel.
Halogeenlamp LA
Zorgt voor een goede verlichting van de werkplek van de machine. Een onmisbaar hulpmiddel, vooral wanneer de verlichting op de werkplek onvoldoende is.
Olienevelsmering MM
Creëert een olienevel die op de snijkant wordt gespoten. Vervangt het gebruik van een klassieke koelvloeistof, vooral bij het snijden van secties waarbij lekkages kunnen optreden. Mogelijkheid om organische oliën te gebruiken.
Laseruitlijning LS
Hoogwaardige industriële laser projecteert de snijlijn op het te snijden materiaal. Maakt het instellen van de gewenste materiaallengte eenvoudiger, sneller en nauwkeuriger.
Schroefchiptransporteur SD
Zorgt voor een soepele afvoer van spanen uit de machine. Vermindert de reinigingstijd van de machine, vooral bij het zagen van series van volledige materialen die grote hoeveelheden spanen produceren.
Zaagbandspanningsindicator CD
Zorgt voor een nauwkeurige spanning van de zaagband tot de gewenste waarde, volgens de drukmeter en de controle hiervan tijdens het gebruik van de machine. Een optimale spanning van de zaagband is essentieel voor de levensduur en zaagnauwkeurigheid.
Chipcontainer SDB
Voor eenvoudig verplaatsen is de houtsnippercontainer voorzien van wielen en een draaibare houtsnipperbak.
Spaanderscheider
De spaanderscheider is een gegalvaniseerde, fijn geperforeerde opvangbak voor het efficiënt opvangen van zaagsel dat door een zeef in de bodem is gegaan. Deze opvangbak is eenvoudig te verwijderen wanneer deze gevuld is en is gemakkelijk te reinigen buiten de machine.
Magnetische chipscheider
Voor bijzonder fijne spanen die door de zeven van de zaag zijn gegaan, wordt een zeer efficiënte magneetscheider gebruikt. Dit bespaart tijd bij het reinigen en demonteren van het koelpad en verlengt de levensduur van de koelemulsie. Deze scheider is eenvoudig te verwijderen en buiten de machine te
